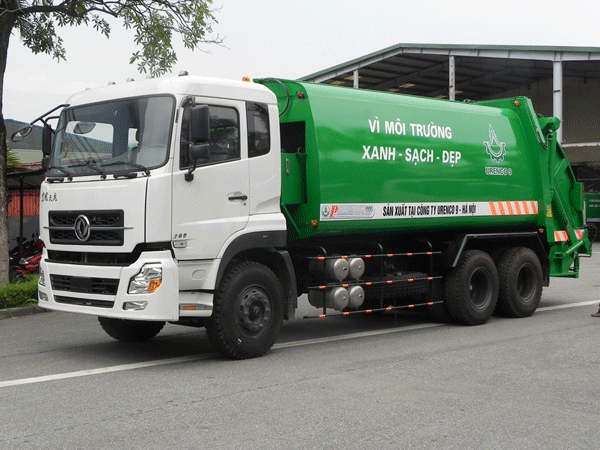

Xe cơ sở
|
DONGFENG (DFL1250A8) – Trung Quốc
|
|
Động Cơ
|
Nhãn hiệu: DONGFENG CUMMINS C260.33
|
|
Kiểu loại: Diesel. 4 kỳ, 6 xy lanh thẳng hàng, tua bin tăng áp
|
|
Công suất Max 191Ps/2.100 rpm
|
|
Mô men soắn Max: 1.025N.m/1.400rpm
|
|
Dung tích xi lanh: 8.300 cm3
|
|
Kích thước bao ngoài xe rác (DxRxC)
|
9.860 x 2.500 x 3.450 mm
|
|
Chiều dài cơ sở
|
4.350 + 1.300 mm
|
|
Số người cho phép chở
|
03 Người
|
|
Trọng lượng bản thân
|
14.170 kg
|
|
Trọng lượng toàn bộ
|
24.000 kg
|
|
Cỡ lốp
|
11 – R20
|
|
Hệ thống phanh
|
Tang trống, khí nén
|
|
Hệ thống lái
|
Trục vít ê cu bi tuần hoàn, trợ lực thủy lực
|
|
Công thức bánh xe
|
6 x 4
|
|
HỆ CHUYÊN DÙNG NHẬP KHẨU, SẢN XUẤT VÀ LẮP RÁP TẠI VIỆT NAM
|
|
Vật liệu chính
|
Thép hợp kim chất lượng cao, có khả năng chống ăn mòn ngoài khí quyển, chống biến dạng
ThépQ345b, SS400…
- Vật liệu vách, sàn, nóc, máng: Thép tấm nguyên khổ dày 4mm, 5mm, 6mm.
- Vật liệu khung xương: Thép tấm dập định hình dày từ 4mm – 12mm.
|
|
Công nghệ hàn
|
- Hàn chính bằng Robot hàn tự động
- Hàn máy MIG, hàn thủ công bằng công nghệ MAG
|
|
Thùng chính
|
Biên dạng:
Hình trụ vát, 4 mặt cong trơn, không có xương xung quanh, Có bán kính chuyển tiếp tại 4 góc. Kết cấu sàn dương
|
|
Dung tích: 22m3
|
|
Cơ cấu xả rác:
Đẩy xả trực tiếp bằng xylanh tầng thủy lực thông qua lưỡi xả
|
|
Thùng ép
|
Cơ cấu cuốn ép:
Cuốn ép trực tiếp thông qua lưỡi cuốn và tấm ép di động tịnh tiến để ép rác vào thùng chứa
|
|
Thể tích máng cuốn: 1.5 m3
|
|
Tỉ số ép 2 : 1 (m3 : m3)
|
|
Liên kết:
Liên kết bản lề bên trên nóc thùng, có khóa liên hoàn tự động bằng thủy lực, gioăng cao su làm kín và giảm va đập
|
|
Nắp đậy:
Thân sau xe (thùng cuốn ép rác) được trang bị nắp đậy bằng vải bạt cuốn lên xuống tự động, đảm bảo thẩm mỹ và vệ sinh môi trường (Dùng cho trường hợp khách hàng lựa chọn cơ cấu nạp rác là càng gắp thùng đa năng).
|
|
Thùng chứa nước rác:
Dung tích 250 Lít. Có van xả và cửa rọn rác
Vật liệu: Thép Zam không rỉ, không ăn mòn
|
|
Cơ cấu nạp rác
|
Khách hàng tùy chọn cơ cấu phù hợp:
- Máng nạp rác liền thùng ép
- Càng gắp thùng đa năng cho các loại xe gom rác đẩy tay, thùng rác 240l – 660l
|
|
Hệ thống
thủy lực
|
Bơm Thủy Lực: HYDRO CAR
Loại: Bơm Piston
Nhập Khẩu: Ý
Lưu lượng: 110cc/vòng
Áp suất làm việc: 250kg/cm2
|
|
Thùng dầu thủy lực: 150Lít
|
|
Van Phân phối: BLB - Nhập khẩu Ý
Lưu lượng tối đa: 130 lít/phút.
Áp suất làm việc: 250kg/cm2
|
|
Xy lanh xả rác: 01 cây – Loại 04 tầng tác động 2 chiều
Nhập khẩu: Modenflex – Ý
Lực đẩy: 20 tấn
Áp suất làm việc: 300kg/cm2
|
|
Xy lanh còn lại: Loại 01 tầng tác động 2 chiều
- Xylanh ép: 02 cái
- Xylanh cuốn: 02 cái
- Xylanh nâng thùng ép: 02 cái
- Xylanh nâng cơ cấu nạp: 02 cái
- Xylanh kẹp thùng: 01 cái
Linh kiện nhập khẩu từ Stelmi, Contarini - Ý - Áp suất làm việc 250kg/cm2
|
|
Đường ống :
Các ống tuy ô thủy lực cứng, ống mềm, van tiết lưu, van an toàn, van 1 chiều, lọc dầu, đồng hồ đo áp suất… nhập khẩu EU đồng bộ theo tiêu chuẩn DIN, chịu áp lực cao, thuận tiện cho việc lắp ráp và thay thế
|
|
Điều khiển :
Khách hàng tùy chọn hệ thống điều khiến: Tay gạt cơ khí thủ công, bán tự động và tự động liên hoàn
|
|
Truyền động :
Nguồn động lực bơm: Trích suất từ PTO
Truyền động bơm: Truyền động qua Các - đăng
|
|
Hệ thống điện
|
Đèn quay trên nóc đầu thùng chứa: 01 cái
Đèn giới hạn: 08 cái ( mỗi bên 4 cái)
Đèn soi làm việc: 03 cái (1 cái trong thùng chứa và 2 cái sau thùng ép)
Hệ thống dây điện điều khiện hệ chuyên dùng được bó gọn gàng, phân biệt chức năng theo màu dây, dễ dàng sửa chữa
|
|
Công nghệ sơn
|
Toàn bộ hệ chuyên dùng được phun cát tẩy rỉ, xử lý bề mặt chống rỉ, bôi keo các mối hàn.
Sơn lót được sơn hai lớp là sơn 2 thành phần Epoxy chịu nước, va đập và mài mòn.
Mặt ngoài sơn phủ bằng sơn Nexan Autocoler, màu theo đặt hàng, có trang trí biểu ngữ, LOGO theo yêu cầu khách hàng
|
|
TÀI LIỆU VÀ PHỤ TÙNG KÈM THEO
|
|
Lốp dự phòng
|
01 quả cỡ 12R22.5
|
|
Đồ nghề
|
- 01 Bộ đồ nghề tiêu chuẩn theo xe cơ sở
- Thùng nước rửa tay
- Cào rác, chỉa rác
|
|
Tài liệu, hồ sơ
|
- Hồ sơ chứng từ nguốn gốc xe, chứng nhận chất lượng, phiếu xuất xưởng, hóa đơn
- CO, CQ, Tờ khai hải quan Vật liệu, thiết bị, linh kiện nhập khẩu
- Sổ tay hướng dẫn lái xe - CATALOGUE , sổ Bảo Hành.
- Hướng dẫn sử dụng hệ chuyên dùng.
|
